Description du produit

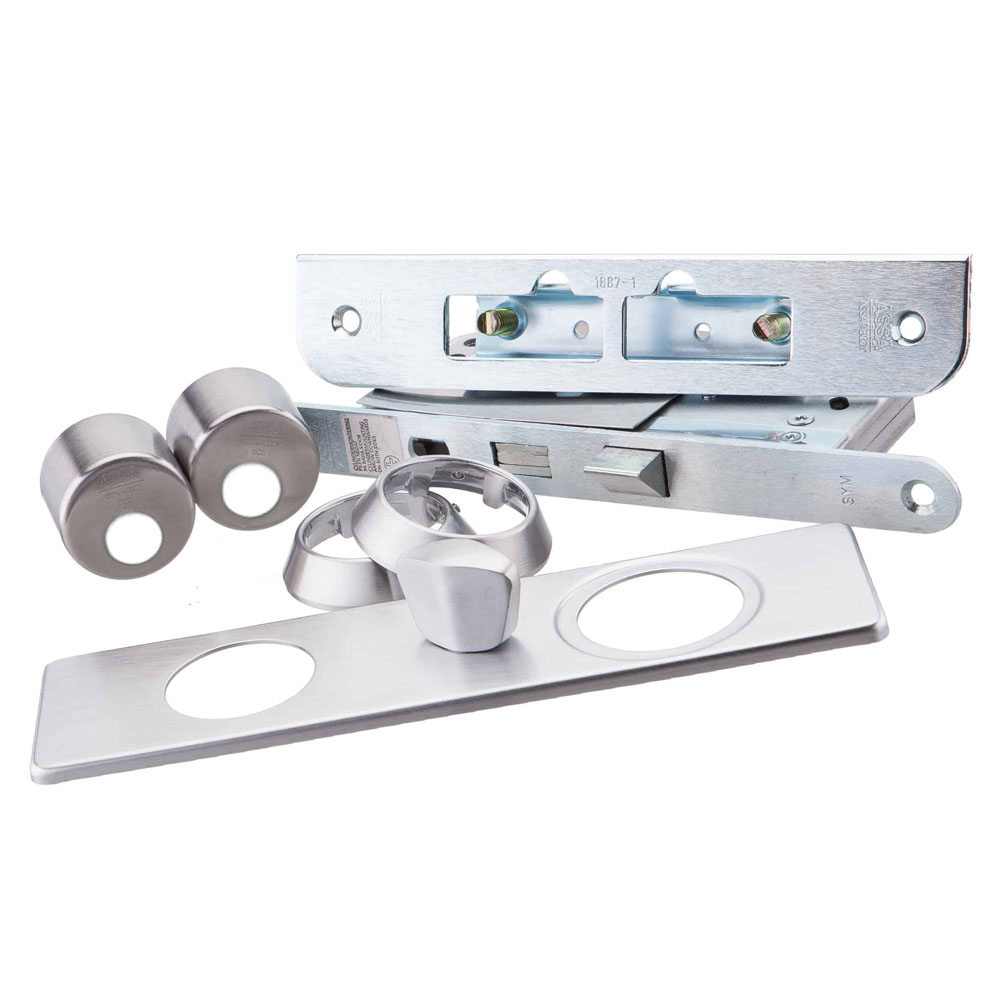

ASSA 2000 lukukomplekt ilma südamikuta
ASSA 2000 südamikuta lukukomplekt.
Komplekti kuuluvad:
lukuraam 2000
vasturaud 1887-1
südamiku kattekomplekt 3212
väändenupuga küljekatteplaat 4294-60
Enne luku paigaldamist kontrollige, kas uks töötab korrektselt. Kui soovite uksele panna tihendid, tuleb seda teha enne lukupaigaldust.
Märgi lukuraami otsaplaadi kontuur ukselehe lukupoolsele servale ja tee 3 mm süvis. Tee süvis lukuraami jaoks (pikkusega 170 mm ja sügavusega 78 mm). Märgi südamiku ava keskpunkt B ja lingi ava keskpunkt C (keskpunktide kaugus otsaplaadi servast 50 mm, omavaheline kaugus 111 mm) ning puuri läbimõõduga 42 mm avad läbi ukse. Esmapaigaldaja võiks alguses puurida väiksema läbimõõduga ava C lingi jaoks ning kontrollida ava tsentri õigsust (lingi kara keskpunkt langeb kokku puuritava ava keskpunktiga). Ava C keskpunktist on hõlbus märkida ka südamikuava keskpunkt B (111 mm üles). Võib kasutada ka sablooni.
Väändenupule tee ava läbimõõduga 24 mm ainult sissepoole, kasutades komplektis olevat puidupuuri.
Pane lukuraam süvisesse ja kinnita kruvidega otsaplaat. Lukuraam peab mahtuma süvisesse vabalt, seda ei tohi mingil juhul sinna jõuga suruda või lüüa. Süvis peab olema paralleelne ukse pinnaga.
Jälgi, et lukuraamis asuv ristikujuline südamike ühenduskoht oleks suunatud mõlemalt poolt teravikuga alla.
Võta seespoolselt lukusüdamikult lukustusniplit sisse surudes hülss maha ja monteeri südamikud paigale. NB! Välimisel südamikul peab olema hülss peal. Ust läbivad kinnituskruvid keeratakse seespoolsest lukusüdamikust välimisse. Paksema kui 60 mm ukse puhul läheb vaja südamikupikendusi ja pikemaid polte. Müüakse eraldi.
Kontrolli luku tööd. Pane seespoolse lukusüdamiku kinnituspoltidele kaitsekorgid peale. Vasakpoolse korgi kohalesurumiseks tuleb võti lukusüdamikus keerata “kell 2” asendisse, parempoolsel korgil “kell 10” asendisse. Twin südamiku puhul tuleb võtit keerata korkidega samas suunas: vasakpoolse korgi kohalepanemiseks “kell 9” asendisse, pare
